GBT10125-2012標準-附錄A中主要是鹽霧試驗箱設計圖，試驗應按其簡圖設計：
附錄A（資料性附錄）鹽霧試驗箱設計簡圖

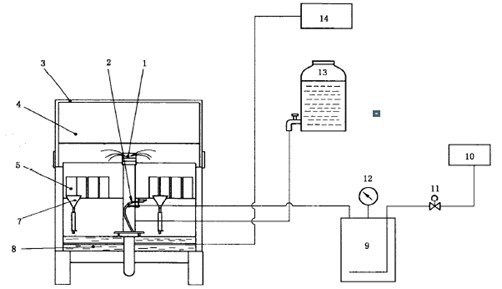

說明：1-----鹽霧分散塔； 8-----給濕槽； 15-----廢氣處理；2-----噴霧器； 9-----空氣飽和器； 16-----排氣口；3-----試驗箱蓋； 10-----空氣壓縮機； 17-----廢水處理；4-----試驗箱體； 11-----電磁閥； 18-----鹽托盤；5-----試樣； 12-----壓力表； 19----加熱器；6-----試樣支架； 13-----溶液箱；7-----鹽霧收集器； 14-----溫度控制器；圖A.1 鹽霧試驗箱的設計簡圖 正面圖

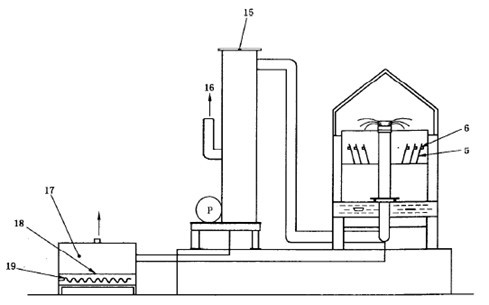

圖A.2 鹽霧試驗箱的設計簡圖 側面圖
試驗結束后，當霧氣通過建筑物的出口向外排放以及廢水向外排放到管道之前，鹽霧試驗箱最好有合適的處理方式。
